全国服务热线品牌: GE
型号：531X304IBDARG1 F31X304IBDAMG1-00609
重量：0.74KG

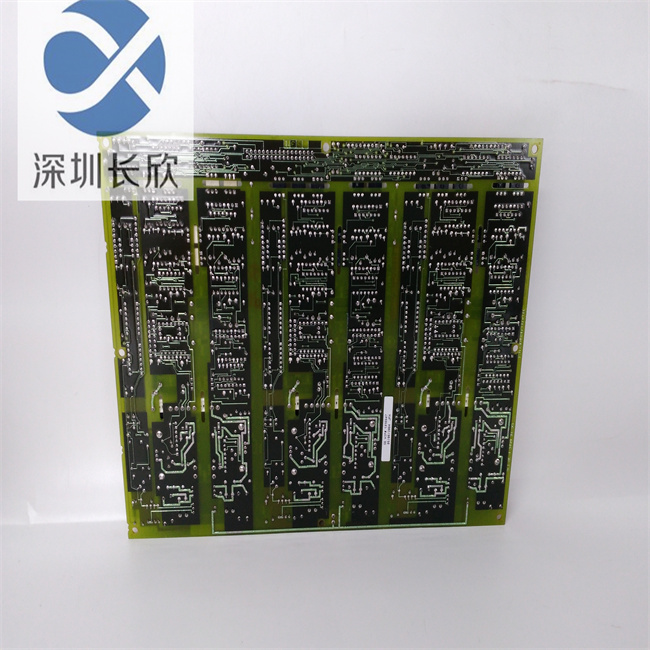

GE 531X304IBDARG1 F31X304IBDAMG1-00609
DCFB板包含处理交流线对线电压。电压反馈信号通过1PL-11、1pl - 12和1PL-29发送到SDCC/LDCC板。这些信号是用来检测功率的桥的可控硅失效，也可以用来推导同步信号，用于触发scr。浸交换机SW1、SW2和SW3用于扩展交流线路电压反馈。在某些应用中，驱动器的交流输入线路L1和L3包括交流线路电流互感器(acct)。开关DCFB板上的SW7用于选择负载电阻作为额定1每单位(pu)直流输出的函数电流。(额定1pu直流输出电流定义为0.5V横跨DCFB电路板的ACCT负载电阻。)的DCFB板向SDCC/LDCC发送ACCT信号主板通过1PL。SDCC/LDCC单板使用ACCT信号检查换相失败和交流瞬时过流(IOC)。的测试点ACCTDCFB板可用于查看ACCT信号
