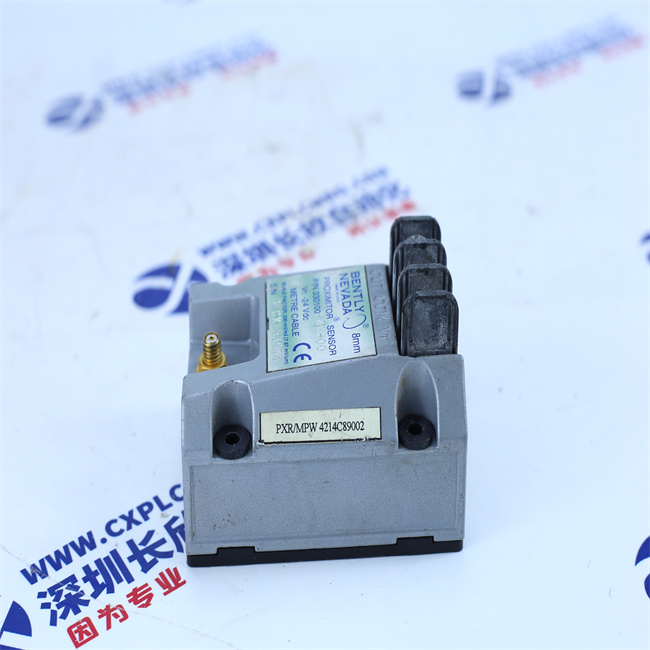

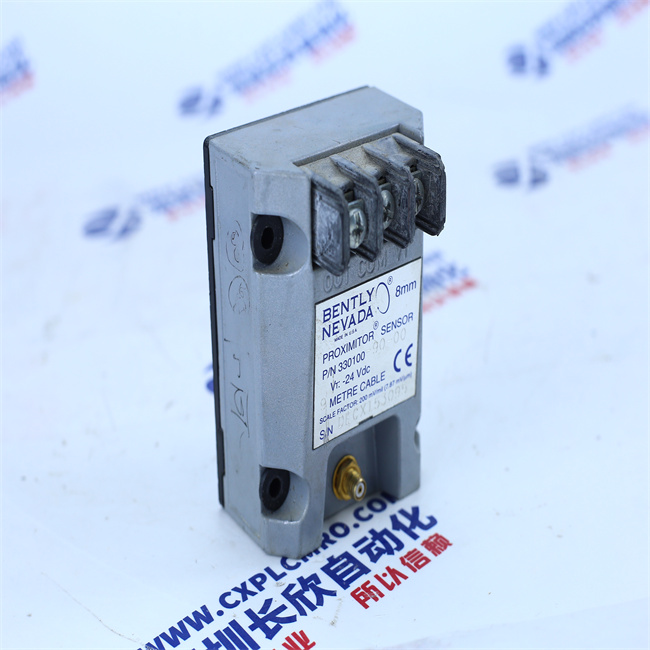

品牌型号：BENTLY 330100-90-00
安装方式：现场安装
LD指令处理器：硬PLC
可售卖地：全国
质保:一年
联系方式:+86-18150087953
邮箱:340565517@qq.com
3.4电涡流传感器和速度式传感器的监测原理
电涡流传感器是根据涡流效应原理工作的,涡流传感器的线圈L与 一个电容C并联,构成一个并联谐振电路。由前置器内的晶体振荡器供给稳定的高频电流来激励,在线圈周围产生高频交变磁场俑,当被测主轴靠近次交流磁场φ用范围时,在被测主轴表面产生电涡流,而此电涡流又产生一个新交变磁场来阻碍主磁场的变化,这一过程将消耗能量,因而使线圈的Q值发生变化。在被测主轴与 传感器之间的间隙d改变时,传感器线圈的Q值也随之变化
在电路中线圈Q值与线圈是电感量之间的关 系为:
Q=XL/R
式中L- - - -线圈 是电感量;R - - -电路中的祸合电阻。
上式说明,线圈的电感量随Q值变化而变化, 亦即随间隙d的变化而变化。而线圈电感量的变化,使线圈的输出电压U发生变化。这样涡流传 感器便将间隙d的变化转变成电压的变化。信号经前置器放大以后为0- 24VDC信号进仪表框架。
