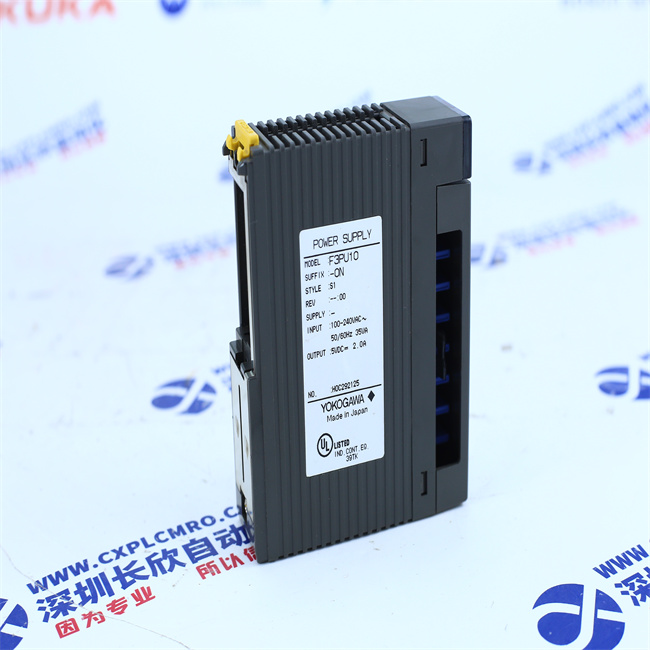

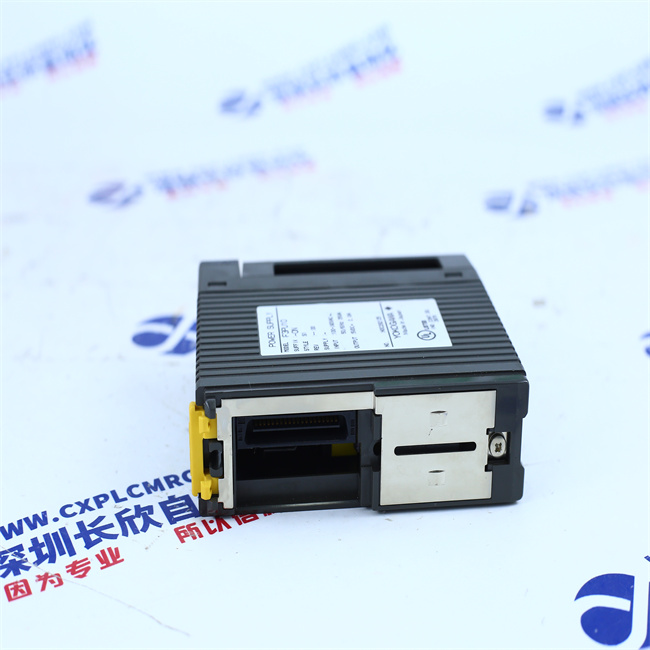

Yokogawa F3PU10-0N

品牌型号：Yokogawa F3PU10-0N

结构形式：整体式
安装方式：现场安装
LD指令处理器：硬PLC
可售卖地：全国
质保:一年
联系方式:+86-18150087953
邮箱:340565517@qq.com

　从图1可见，首站共有8台IPC、2套具有热备冗余的PLC-5/40处理器。1#~3#IPC为总控室监控机，其中2#IPC通过调制解调器(Modem)连接拨号网络。4#IPC为工程师工作站，用于PLC的组态编程。5#IPC通过串口连接雷达液位计(RTG)系统，是SAAB公司雷达液位计罐区计量系统（RTG）专用微机，显示原油罐的液位、温度、罐容和输油排量等参数。6#IPC为上海高创静水压液位测量系统（HTG）专用微机，显示基于差压变送器的贮罐计量参数，如质量、液位、温度等。RTG和HTG组成罐区混合测量系统。7#~8#IPC为电站监控机，通过细缆、光纤和中继器(Repeator)接入以太网。

　　1#和2#PLC是两套具有热备冗余系统的PLC-5/40处理器，1#PLC监控油系统，即原油罐区、工艺管网、泵房和电站等部分，带10个远程输入输出框架，并配置2个Prosoft公司的MCM通讯模块，分别连接卸油控制的过程I/O和RTG系统；2#PLC监控水系统，即氧化塘、新鲜水循环水、污水和消防等部分，带两个远程输入输出框架。首站一期工程建6个5万m3原油罐，共有开关量输入（DI）562点，开关量输出（DO）394点，模拟量输入（AI）162点，回路7个。二期工程增建6个5万m3原油罐，有DI 36点，DO 30点，AI 24点。首站有卸船、输油、发球和倒罐等工艺流程。
