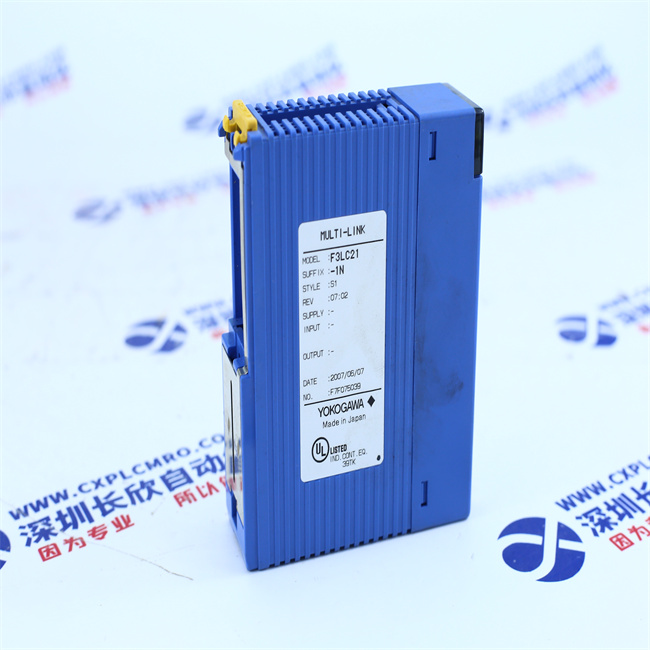

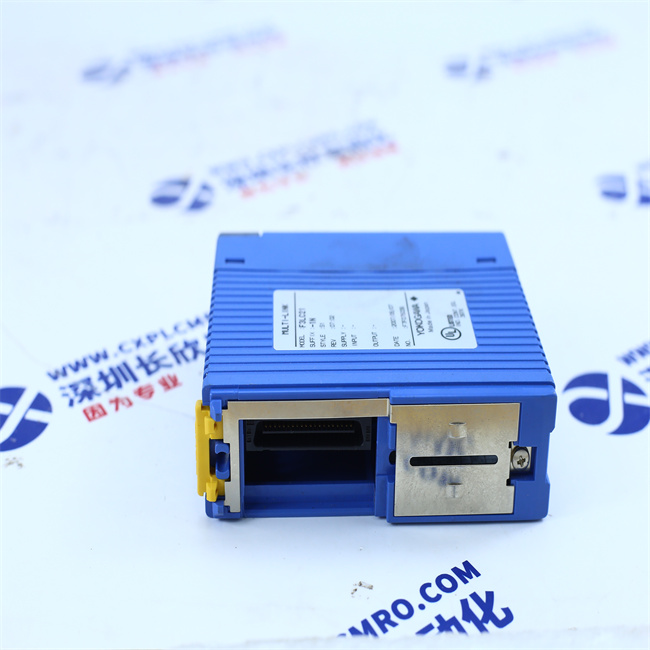

品牌型号：Yokogawa F3LC21-1N
结构形式：整体式
安装方式：现场安装
LD指令处理器：硬PLC
可售卖地：全国
质保:一年
联系方式:+86-18150087953
邮箱:340565517@qq.com
系统结构和说明
输油管道SCADA系统的首站、末站系统结构图如图1和图2所示。系统为二层结构：基于IPC的操作站层和基于A-B公司PLC的控制层。操作站层通过以太网(Ethernet)相连，显示所有工艺流程、过程参数、趋势图、状态，监视主要设备运行状况和输油过程，实现生产过程的全部操作指令、运算，完成报警和各种管理报表的打印以及外部的数据交换。
控制层由热备冗余处理器、远程I/O和过程I/O组成，同时通过冗余增强型数据总线（DH+）和操作站层相连，构成一个冗余控制器和网络的分散控制系统，对生产过程直接控制，执行所有来自操作层的开关操作和回路控制，实现报警和联锁保护，确保输油工艺流程的安全。
