品牌: Emerson
型号： KJ3204X1-BA1 12P3275X032
重量： 0.75KG

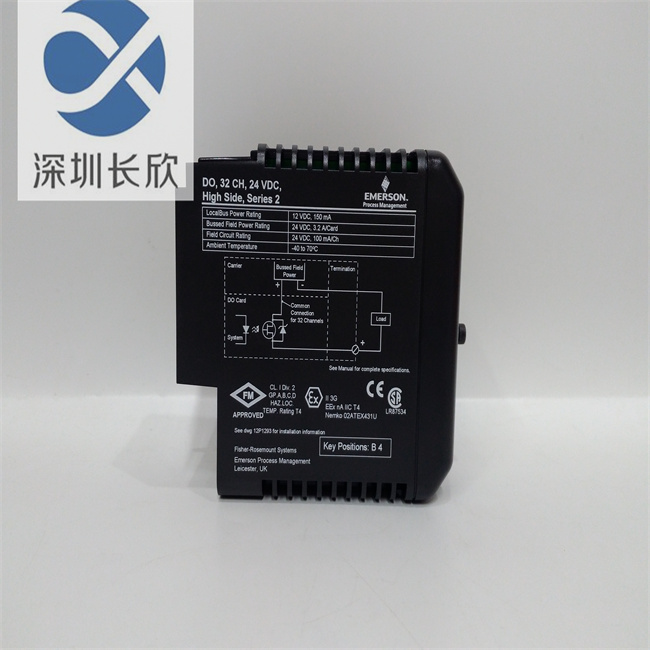

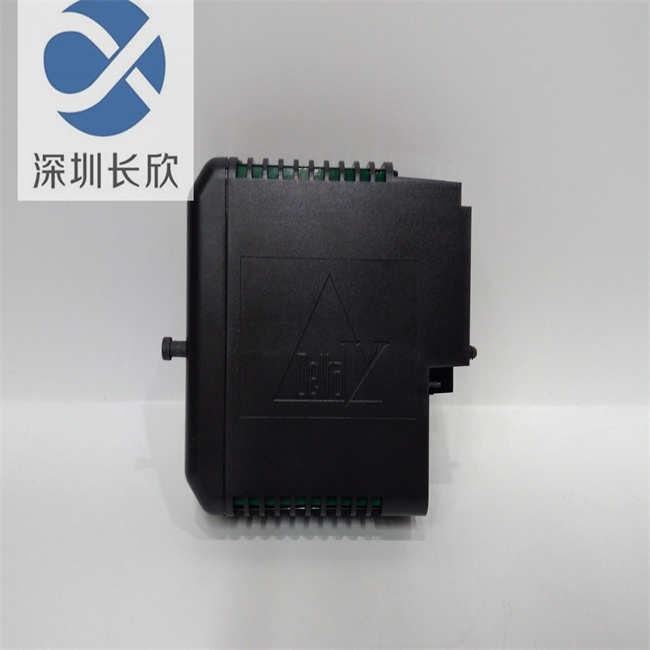

Emerson KJ3204X1-BA1 12P3275X032
1. COM是应用端口的电隔离公共终端。
2. 应用端口电缆使用整体屏蔽导体:
A.如果需要电缆屏蔽层本地接地，请将电缆屏蔽层连接到端子C17(接地)上。
B.如果需要对电缆屏蔽层进行远程接地，请将电缆屏蔽层连接到端子C16 (SH)上。
3.为以下内容连接跳线:
a .要从外部ibm兼容的PC机启动，请在SEL和BT之间连接跳线。
B.若将“编程端口波特率”设置为“9600”(默认为“19200”)，则需要在SEL和BAU之间连接跳线。
4. 对于RS-485/RS-422四线应用，请连接以下跳线:
a .要使用发射机终端电阻，请在RES (B14)和TX+ (B15)之间连接跳线。
B.若要使用接收端电阻，请在RES (A14)和RX+ (A15)之间连接跳线。
RS-232应用:(1C31169G01)
12 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18一个rts rx / DCDB包销售DSR RTS tx / DTR
地球地球网接地地球接地RS-485/RS-422四线制应用:(1C31169G02)
12 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18A RES RX+ RXB BAU SEL RES TX+ TXC BT. selcom SH Earth接地地球接地笔记对于四线制RS-485/RS-422通信网络，建议使用接收端电阻如果接收器位于通信链路的末端。发射机终端电阻为如果变送器在通信链路的末端，并且变送器是三态的，建议使用(禁用)当数据不被传输时。否则，发射机终端电阻是不必要的。
